深孔钻机床核心技术解析 主轴中心出水、旋转接头与梭动阀A10

一、深孔钻机床的加工挑战与核心需求

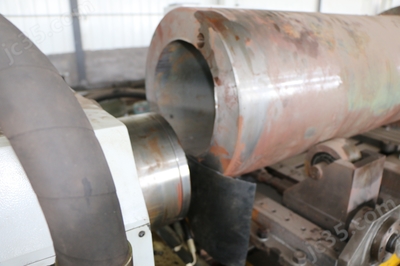

深孔钻加工通常指孔深与孔径之比大于5的钻孔作业，在模具、液压缸、航空航天零部件等领域应用广泛。由于加工过程中刀具完全被工件包裹，切削液难以到达切削区，排屑和散热成为最大难题。因此，深孔钻机床必须依赖高压中心出水系统，将切削液通过主轴内部直接输送到钻头切削刃，实现冷却、润滑和强制排屑。

在这一系统中，主轴中心出水、旋转接头和梭动阀是三个关键部件，它们协同工作，决定了深孔钻加工的稳定性、效率和刀具寿命。

二、主轴中心出水：高压切削液的必经之路

主轴中心出水是指切削液从机床主轴后端进入，经过主轴内孔、拉钉、刀柄，最终从钻头内冷孔喷出的通道。深孔钻加工要求切削液压力通常在3~10 MPa，高端应用甚至达到20 MPa以上。

技术要点

• 密封性：主轴高速旋转时，内部通道必须保持高压无泄漏，否则压力损失会导致排屑不畅。
• 动平衡：中心出水结构会增加主轴旋转部件的复杂性，必须保证动平衡等级，避免高速振动。
• 通道设计：内孔直径和过渡圆角需优化，减少压力损失和涡流。

好货加工中心在深孔钻机床的主轴设计中，通常采用一体化内冷主轴，配合高精度拉钉和刀柄，确保从主轴到刀尖的完整高压通路。

三、旋转接头：静止与旋转之间的高压密封桥梁

旋转接头安装在主轴后端，作用是将来自机床外部静止管路的切削液导入高速旋转的主轴内孔。它是中心出水系统的“咽喉”部件，也是最容易发生泄漏和磨损的部位。

深孔钻对旋转接头的要求

• 高压承受能力：一般要求耐压5~15 MPa，高压型可达30 MPa。
• 高速适应性：主轴转速越高，密封摩擦热越大，需采用平衡型密封或非接触式密封。
• 长寿命：深孔钻加工连续时间长，旋转接头需具备耐磨、耐腐蚀特性。
• 防泄漏：即使微量泄漏也会导致压力下降，影响排屑。

好货加工中心常选用进口或高端国产旋转接头，采用碳化硅/硬质合金密封副，并在管路中设置泄漏回收装置。

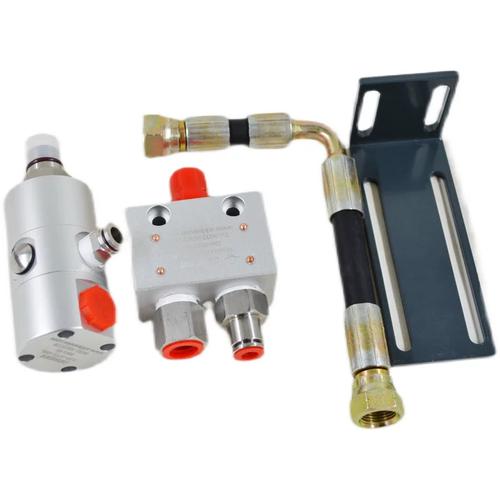

四、梭动阀A10：自动切换与压力控制的关键

梭动阀是一种液控换向阀，在深孔钻机床中主要用于中心出水与外部冷却之间的自动切换，以及高压/低压回路的转换。A10是常见型号之一，属于板式或管式梭阀，具有结构紧凑、响应快、密封可靠的特点。

A10梭动阀在深孔钻系统中的作用

1. 双路切换：当机床从普通钻孔切换到深孔钻时，梭动阀自动将切削液从外部喷嘴切换到主轴中心出水；反之亦然。
2. 压力优先：当两路均有压力时，梭动阀优先导通高压侧，防止低压侧倒灌。
3. 保护主轴：在非深孔钻工况下，切断中心出水，避免主轴内部长期承受高压。

技术参数示例（A10典型值）

• 最大工作压力：25 MPa
• 额定流量：20~40 L/min
• 开启压力：0.3~0.5 MPa
• 密封材料：丁腈橡胶或氟橡胶

在实际应用中，梭动阀A10常与溢流阀、蓄能器配合，形成稳定的高压供水回路。

五、系统集成与维护建议

深孔钻机床的中心出水系统是一个有机整体，主轴、旋转接头、梭动阀、高压泵、过滤装置必须匹配。以下为维护要点：

• 切削液清洁度：高压系统对颗粒敏感，建议过滤精度≤20 μm，定期更换滤芯。
• 旋转接头检查：每500小时检查泄漏和密封磨损，必要时更换密封件。
• 梭动阀A10维护：每半年清洗阀芯，检查O形圈，防止卡滞。
• 主轴内孔清洗：定期用清洗油冲洗，防止切屑堵塞内冷通道。
• 压力监控：在旋转接头入口和主轴出口设置压力传感器，实时监测压差，异常时报警。

六、

深孔钻加工的效率与质量，很大程度上取决于主轴中心出水、旋转接头和梭动阀A10等关键部件的协同表现。好货加工中心机床在这些细节上的设计与选型，直接决定了深孔钻工艺的可靠性与经济性。对于用户而言，理解这些部件的工作原理与维护要求，有助于充分发挥机床潜能，延长刀具寿命，降低综合成本。在选购或改造深孔钻机床时，应重点关注中心出水系统的压力等级、密封性能和切换逻辑，确保满足实际加工需求。
